Общие сведения

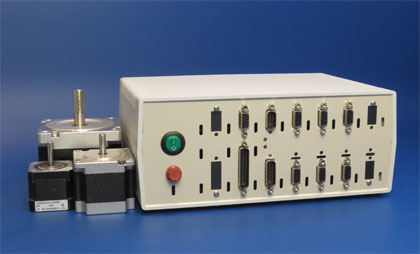

Система ЧПУ ДГТ-735-5 предназначена для работы в условиях сильных электромагнитных помех (электроэрозия, электрохимия и т.д.). За счет уникальных аппаратных и программных решений обеспечивается бессбойная работа, что позволяет обрабатывать дорогостоящие изделия.
Система включает в себя до 6 драйверов шаговых двигателей, работающих в режиме микрошага. Пропадание шагов ИСКЛЮЧЕНО даже при сбоях питания!
Области применения системы ЧПУ ДГТ-735-5:
- Модернизация существующего оборудования. Установив систему ЧПУ ДГТ-735-5 и заменив устаревшие двигатели на современные, Вы получите существенное улучшение характеристик станка: значительно увеличатся точность и скорость обработки, надежность всего комплекса. Система может применяться в вырезной и прошивочной электроэрозии, электрохимии, лазерной обработке и т.д.
- Применение во вновь разрабатываемом оборудовании. За счет высокой степени универсальности системы она может устанавливаться как на вновь разрабатываемые стандартные станки, так и на нестандартное оборудование (например, многокоординатные прошивочные станки).
- Как уже было сказано, система обеспечивает бессбойную работу и защищенность от электромагнитных помех
- Высокая точность и надежность обработки
- Простота в установке и эксплуатации
- Минимальный вес – не более 2 кг, что позволяет снизить до минимума транспортные расходы (систему можно посылать почтой).
Конфигурация системы ЧПУ ДГТ-735-5
Основная часть, «ядро» системы – это Контроллер системы ЧПУ, который обеспечивает выполнение всех жизненно важных функций (интерполяция, разгон/торможение, выдача перемещений на драйверы шаговых двигателей, хранение данных, восстановление системы при сбоях питания и т.д.), а также функций электроавтоматики.
Перемещения осуществляются Драйверами шаговых двигателей (ВСТРОЕНЫ в систему ЧПУ). Возможно одновременное использование до 6 координат, каждая из которых обеспечивает работу в режиме МИКРОШАГА (дробление – до 20 000 шагов на оборот двигателя). После пропадания питания положение осей двигателей не теряется, что позволяет отказаться от применения датчиков «нуля станка».
Блок питания. В системе ДГТ-735-5 используются стандартные промышленные блоки питания (24, 48, 110v), мощность выбирается исходя из поставленных задач.
Компьютер. Система управляется по СОМ-порту любого IBM-совместимого компьютера, работающего под ОС Windows 98/МЕ/ХР/7. Компьютер НЕ РАБОТАЕТ в режиме реального времени, а служит только для отображения информации, передачи данных в систему ЧПУ и т.д.
Также в систему ЧПУ по желанию заказчика могут включаться дополнительные контроллеры, предназначенные для выполнения специфических функций, например: Контроллер управления перемоткой проволоки, Контроллер датчиков линейных перемещений и т.д.
Технические характеристики
| Характеристика | Ед.изм. |
Значение |
| Количество координат | 2 - 6 |
|
| Дискретность перемещений | мкм |
0,01 - 199,99 |
| Величина перемещения, не более | м |
100 |
|
Интерполяция - линейная, круговая, аналитически заданная
(по 6 координатам одновременно) |
||
| Скорость интерполяции | шаг/сек |
2500 - 40000 |
Параметры драйверов ШД |
||
| Дробление шага | шагов/оборот |
до 20000 |
| Напряжение на ШД | В |
до 120 |
| Ток ШД | А |
1 - 5 |
| Гальванически развязанные сигналы ввода - вывода |
||
| Количество обрабатываемых сигналов (входных) | 12 - 24 |
|
| Количество входных аналоговых сигналов | 2 |
|
| Количество выходных сигналов | 8 |
|
| Выходное напряжение коммутации | В |
200 |
| Выходной ток коммутации | А |
0,3 |
| Аналоговые выходные сигналы (1) | В |
0 - 10 |
| Скорость обмена с ПК | Бод |
38400 |
| Диапазон рабочих температур | °С |
5 - 40 |
| Трехкоординатная система |
||
| Размеры (Д Х Ш Х В) | мм |
200 Х 160 Х 65 |
| Вес (без БП) | кг |
0,75 |
